Taglio Laser
Il reparto taglio laser di Officine Taiocchi è attrezzato per lavorazioni conto terzi su lamiera, tubi e profilati. Disponiamo di macchine con una potenza che parte da 4000 W a 6000 W che garantiscono qualità costante del taglio su tutta la superficie della lamiera.
Il campo di lavoro delle nostre macchine arriva fino a 4.000 x 2.000 mm. Lavoriamo acciaio al carbonio fino a 25 mm, acciaio inox fino a 20 mm e alluminio fino a 10 mm.
Le celle automatiche di taglio laser permettono di lavorare anche in turni non presidiati, grazie a caricatori e scaricatori collegati al magazzino automatico lamiere.
Dopo il taglio, i pezzi proseguono verso i reparti di piegatura CNC, saldatura robotizzata e verniciatura a polvere, tutti interni allo stabilimento.
Caratteristiche tecniche Taglio Laser Lamiera
| Modello | Tecnologia | Campo di lavoro | Spessore max acciaio al carbonio | Spessore max acciaio inossidabile | Spessore max alluminio |
|---|---|---|---|---|---|
| 5040 | FIBRA 4000W | 2000x4000 | 25 | 20 | 10 |
| 5030 | FIBRA 6000W | 1500x3000 | 25 | 25 | 25 |
TruMatic 7000 Punzonatura e Taglio Laser combinati
La TruMatic 7000 è un macchinario di alta gamma che combina punzonatura e taglio laser in un unico ciclo di lavorazione. Questa macchina soddisfa le più elevate esigenze in termini di qualità, produttività e flessibilità. Di conseguenza, riusciamo a lavorare i materiali in modo pulito e preciso, riducendo al minimo i difetti.
- Deformazione integrata della lamiera: la vera differenza rispetto al semplice taglio laser è la capacità di punzonatura della TruMatic 7000, che consente di realizzare direttamente sulla stessa lamiera, in un unico ciclo di lavoro, un’ampia gamma di deformazioni e lavorazioni funzionali, come filettature a rullo senza asportazione di truciolo, svasature, bugnature, gelosie di ventilazione, nervature di irrigidimento e altre sagomature tecniche. Operazioni che normalmente richiederebbero lavorazioni successive su macchine dedicate vengono integrate direttamente nel processo, eliminando movimentazioni, riducendo i tempi di consegna e garantendo una maggiore precisione geometrica del pezzo finito.
- Incremento della produttività: gli assi aggiuntivi della macchina offrono un aumento della produttività, permettendo di gestire anche le geometrie più complesse con efficienza, risparmiando tempo nelle operazioni automatizzate e migliorando ulteriormente l’efficienza operativa.
- Automazione Avanzata: con il sistema SheetMaster, la TruMatic 7000 (che è collegata al magazzino automatico delle lamiere) può caricare, scaricare e smistare i pezzi in modo automatico e affidabile, garantendo una produzione continua e riducendo al minimo l’intervento manuale.

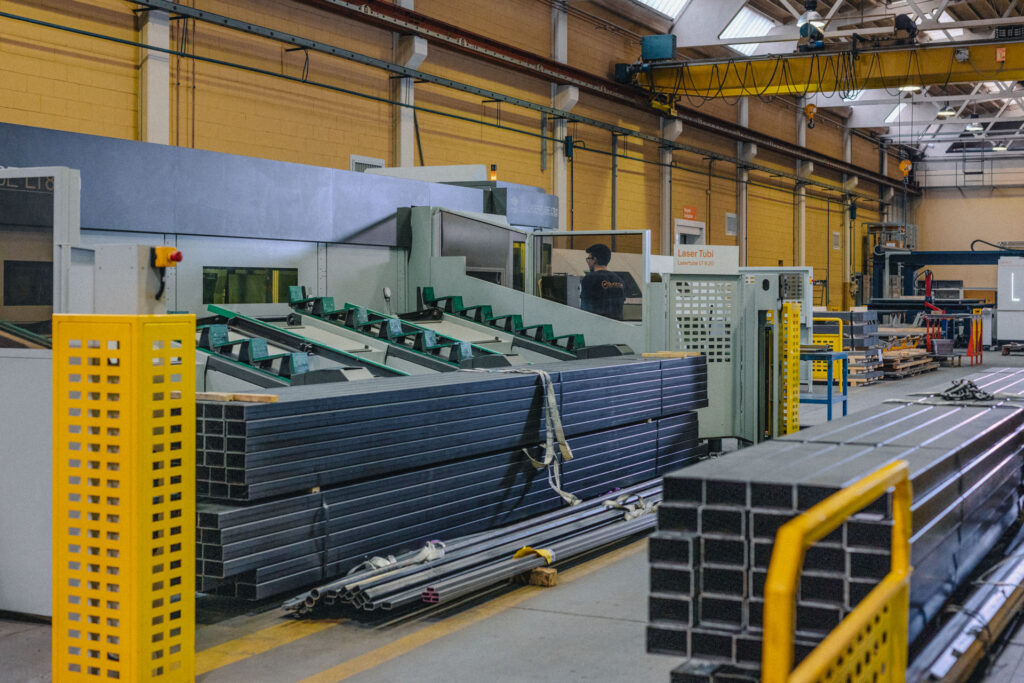

Sistema Laser Adige LT8.20
Dal 2019, la tecnologia di taglio laser su tubi amplia la gamma dei servizi offerti.
Il Sistema Laser Adige LT 8.20 è un impianto automatico adatto alla lavorazione tramite raggio laser di tubi e profilati.
Nello specifico, gestisce in modo autonomo il carico, la lavorazione e lo scarico dei pezzi tagliati. Inoltre, il sistema modulare dispone di due dispositivi di carico e almeno tre posizioni di scarico con separazione automatica degli sfridi.
Gestione automatica delle regolazioni del caricatore, della macchina e del sostenitore-scarico come pure dei dispositivi per il controllo del processo di taglio tubi con:
- Sezione tonda, con diametro in funzione del caricatore disponibile: da 12 a 220mm, per caricatore automatico fascio; da 12 a 240mm, per caricatore automatico barra singola e caricatore automatico passo passo;
- Sezione quadrata con lato da 12 a 200 mm;
- Sezione rettangolare e piatto-ovale inscritta in un cerchio di diametro massimo 280mm con lato minimo di 20mm e massimo di 200mm e differenza massima fra i lati di 152,4mm;
- Lunghezza minima 2500mm e massima 6500mm;
- Peso lineare massimo di 40 kg/m.
Caratteristiche tecniche Taglio Laser Tubi
| Laser | |
|---|---|
| Sorgente | Fibra 4 kW |
| Testa di taglio | 3D Tube Cutter BLM GROUP |
| Carico | |
| Carico 1 (ant./post.) | Fascio/passo-passo/barra singola |
| Carico 2 (ant./post.) | Fascio/passo-passo/barra singola |
| Caricatore Compact | Catene motorizzate |
| Lunghezza minima caricabile | 2,5 m |
| Lunghezza massima caricabile | 6,5 m |
| Portata di carico del fascio | 5.000 kg |
| Scarico | |
| Tre posizioni programmabili, nastro trasportatore posteriore e banchi di raccolta motorizzati anteriori e posteriori. | |
| Lunghezza di scarico | 4,5 m |
Magazzini
Disponiamo di magazzini automatici per lo stoccaggio delle lamiere, collegati direttamente alle macchine di taglio. Questo sistema ottimizza il flusso produttivo e riduce i tempi di attesa tra le fasi di lavorazione.
